Vi presento un circuito semplicissimo per amplificare un microfono, anche se di un solo transistor è in grado di dare un guadagno di circa 20db!

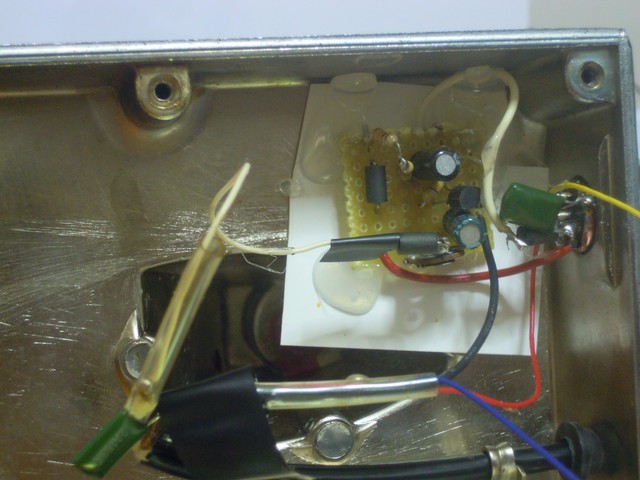

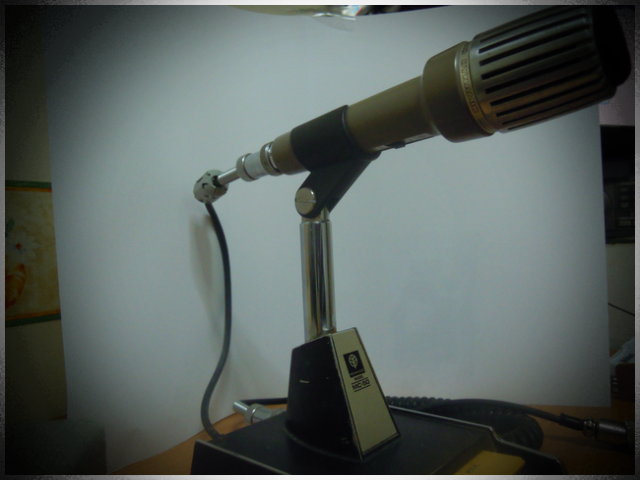

Vi presento le foto di un esemplare installato in un vecchio mc50 della Kenwood che era solo un microfono dinamico.

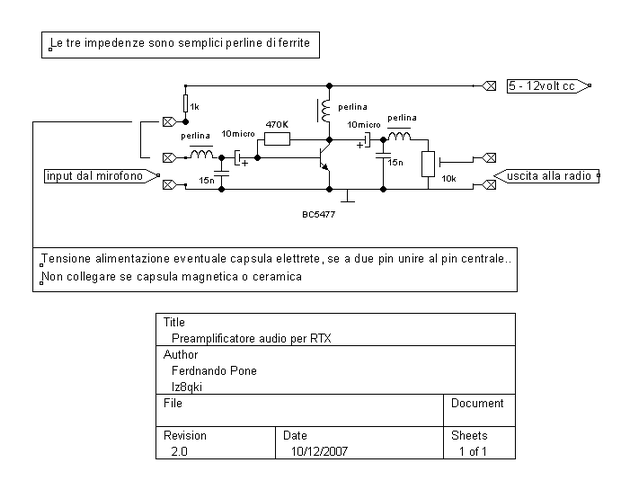

Niente da spiegare lo schema e semplicissimo alla portata di tutti a prova di errori!
Importante specie se da utilizzare in HF le perline in ferrite che se non le trovate possono essere sostituite con vk200, e i due condensatori da 15nanofarad!
